中央空调系统讲究【三分设备 七分安装】，一套优良稳定节能的地源热泵更是需要从设计到施工的全套配合才能真正发挥作用。毅建舒适系统体验馆秉承17年孜孜不倦的技术追求，并结合德国设计施工经验，只为客户专业打造最精工的地源热泵三合一系统。

    问:室外需要多少平方米用于打井？

    答：打井是间距4米一口，分单回路(单U)，双回路（双U)，但是不同形状的绿地占用打井面积是不同的。

打井不是指打浅层水井，而是钻出14～16cm口径的孔，作为热交换管路的路径，打井一般从70米到110米不等，不同的地质打井机具和费用有极大差别，一般土质比较松软的地区打井更快更容易。长江三角洲是最合适打井的区域之一。

    问：别墅安装地源热泵及打井施工需要满足哪些条件？

    答：1.必须要有个私家花园。

          2.花园下面不可以是地下车库或地下室。

          3.具体需要多大面积花园可以参考下图，不一定是以面积来算，而是看形状。

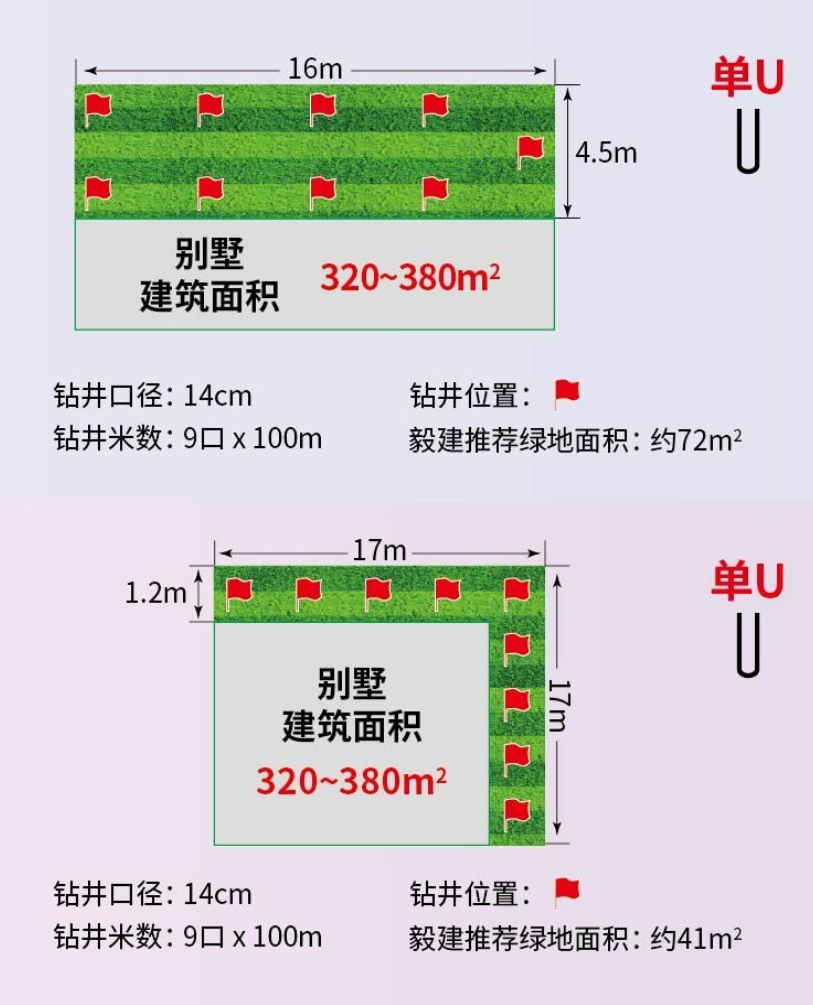

地源热泵打井分布图

以下为毅建舒适系统体验馆根据别墅常见户型及花园面积做的打井布置图，图上小红旗处为地源热泵井口位置：

双U打井点位分布

▼

双U打井点位分布

▼

地源热泵打井施工步骤

    第一步：现场测量放线及定井位

   每口井间距3.5~4米

    第二步：人工探井

    人工手挖，勘测地下有没有水管天然气管道及电缆等，探井深度达1.3米

    第三步：货到现场

    打井管道送到现场

     第四步：设备到现场

    打井设备送到现场

    第五步：机器钻井

   安装好打井设备 钻机开始钻井

    第六步：热熔U型弯头

    热熔U型弯头及安放管卡

    第七步：测试管道压力

    下管前，测试管道压力是否正常

    第八步：安装U型卡

    供回水管道安装U型卡，保证传热效果

    第九步：PE管带压下管

    热交换PE管路沿着井口下去，并用原浆或适当膨润土回填，回填时管路打压测试，确保管路无泄露

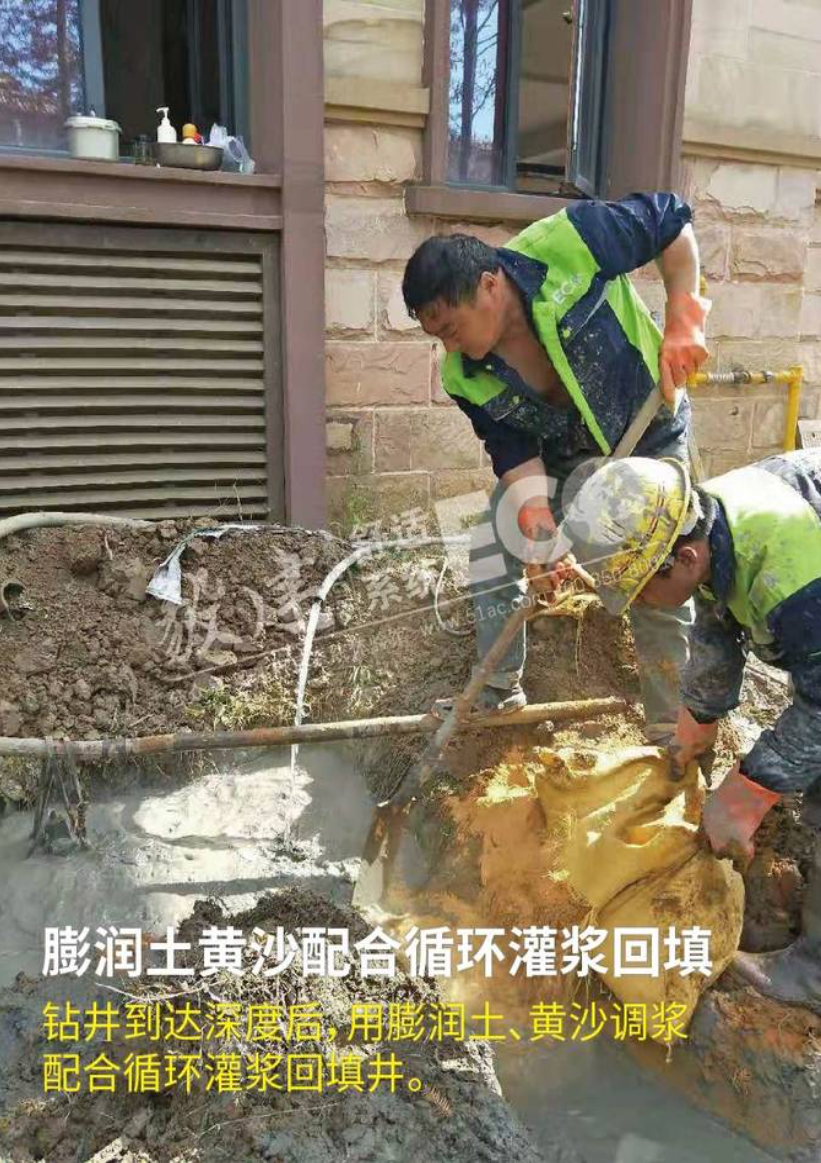

    第十步：膨润土黄沙配合循环灌浆回填

    钻井到达深度后，用膨润土、黄沙调浆配合循环灌浆回填井

    第十一步：连接地埋水平管路

    打井的垂直管道接出的水平管路是人工开挖沟槽约80到100公分埋入，直接到机房出口接出地源侧分集水器同样再次保压测试合格至机房完工。由于地源热泵换热专用管道是PE管柔性管，用户完全可以在上面种花，或修建混凝土地坪或水池

     第十二步：管道上部铺沙

    在地埋水平管路上铺细沙，确保管路安全并无大石类填进沟槽

     第十三步：地源热泵水平管沟回填

    地源热泵水平管沟槽回填，在细沙上用泥土铺盖回填至与地面平整一致

     第十四步：制作分集水器

     打井完毕后，分集水器伸出地面，准备跟机房对接

     第十五步：机房安装

     地源热泵分集水器一般位于机房内部，机房位置尽可能考虑贴墙安装，并用防腐木无百叶保温制作，有利于各种管道直接进入室内

地源热泵机房要求说明

    问：回复地源热泵机房的长宽比例

      答：机房大小和里面配多大的机组，多少台很有关系，也就是房型大小成正比，和里面采用的系统成正比，不同的房型和诉求机房的大小也不一样，包括是否有水处理设备？比如中央软水机，中央净水机，有很大关系，因此一般来说，最小机房大小为1.6×4.5米左右，最佳尺寸是2~2.2×5~6米，门朝外开，采用防腐木是性价比最好的一种，不需通风保温更好，因为里面有水处理设备最好是保温防冻。

其次机房位置尽量靠建筑物的墙边，可以选择一个非主景观的侧墙，这样管路不用加长埋地，会导致更多的冷热损耗。

地源热泵机房还可以把一层和地下室的新风主机或者是新风除湿主机均放到机房内，这样更隔绝噪音检修方便。但是选择定位就需要跟我们的项目现场工程师具体详谈。

地源热泵机房案例外观参考

▼

地源热泵打井机器介绍

     1、普通架子机打井

     适合流沙土层地质、细沙地质（最软地层）。上海全境（不包含佘山、天马山区域），江苏太仓、昆山、苏州（除西山、东山附近需要现场勘查）、无锡（梅山、马上以外）常州，浙江嘉兴、嘉善、南浔（需要具体勘查）；

优点：进出场方便，体积小，费用低。

缺点：对地质要求高，钻进力量小，仅适合软土层。

费用：约45~50元/米（单U），约55~60元/米（双U）。

     2、柴油水钻机打井

     适合风化岩层地质（一般为红沙岩为主）（较硬地层）。江苏扬州、浙江南浔、安徽合肥地区，正常情况0.5口/天。

优点：自带柴油动力，自带履带，活动方便，费用相对潜孔锤较低。

缺点：不能满足硬质岩层需求，噪音较大。

费用：约70~80元/米（单U），约80~90元/米（双U）。

     3、潜孔锤钻机打井

     适合花岗岩、灰岩、青石层地质（最硬地层）。浙江全境（除嘉兴、嘉善、湖州部分地区以外），一般1.5口/天。

优点：以柴油为能源，适用于硬质地层，钻井速度快；

缺点：设备运输较大，噪音大。

费用：约100~130元/米（单U），约110~140元/米（双U）。
